Iwona II

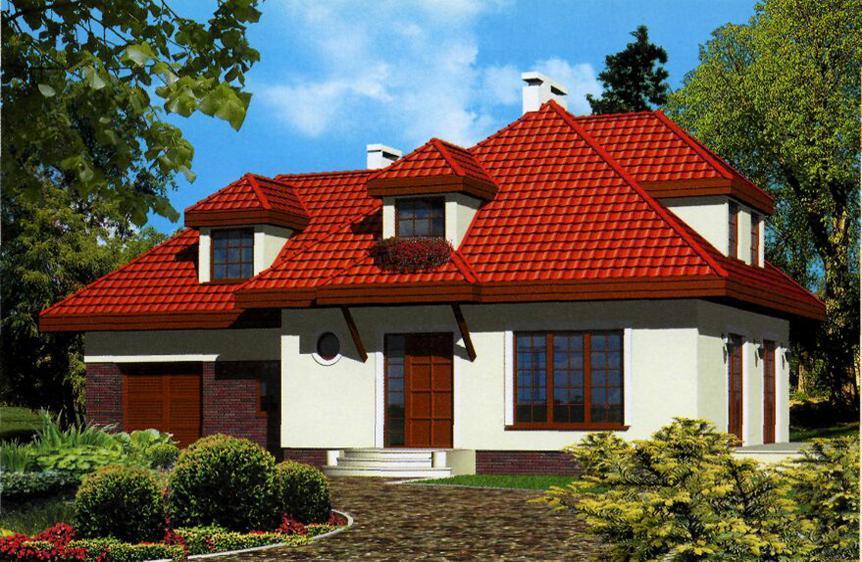

Tradycyjny dom Iwona II



Lustrzane odbicie

Tradycyjny dom Iwona II







AREX AUTORSKA PRACOWNIA ARCHITEKTONICZNA

01-684 Warszawa
ul. Klaudyny 12. lok. 189
tel. 22 833-14-29
tel./kom. 601-437-619
www.arex.net.pl
Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.

Zespół projektowy:

mgr inż. arch. Lech Domaszczyński
mgr inż. arch. Grażyna Domaszczyńska
mgr inż. arch. Paweł Nowak

Powierzchnia użytkowa:

140,9 m2
+ garaż 21,6 m2

Stan surowy zamknięty:

206 840 zł z VAT

Cena projektu:

2214 zł

Opis projektu:

Tradycyjny, wolno stojący dom jednorodzinny, parterowy, z użytkowym poddaszem, bardzo przestronny i tatwy w realizacji. Może być częściowo podpiwniczony oraz posiadać garaż na 2 samochody. Kotłownia może być opalana gazem, olejem opałowym lub węglem. Istnieje wersja w odbiciu lustrzanym.

Parametry budynku

  • powierzchnia zabudowy: 126,7 m2
  • kubatura: 947,8 m3
  • wysokość budynku: 8,55 m
  • kąt nachylenia dachu: 40 o





UWAGA:
BUDYNEK ENERGOOSZCZĘDNY
spełnia aktualne normy ochrony cieplnej



Propozycja rozwiązań materiałowych

  • ściany zewnętrzne: 1-warstwowe - ceramika poryzowana
  • ściany wewnętrzne: cegła pełna / ceramika poryzowana
  • strop: gęstożebrowy typu Teriva
  • dach: dachówka ceramiczna
  • elewacje: tynk mineralny

Minimalne wymiary działki:

  • 23,2 x 17,3 m

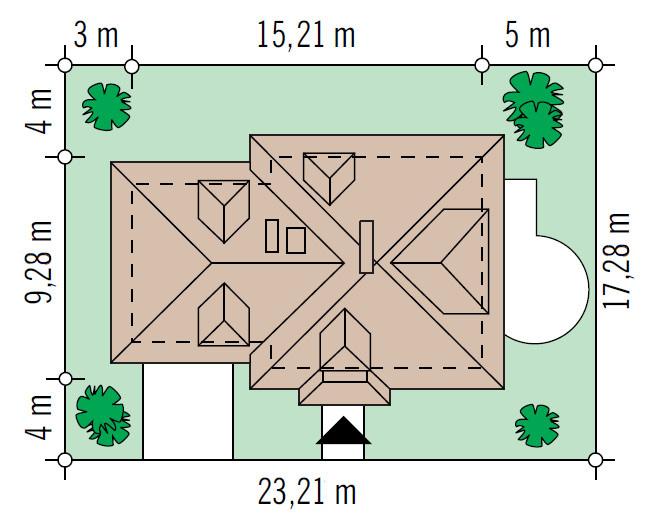

Iwona II Projekt zagospodarowania terenu

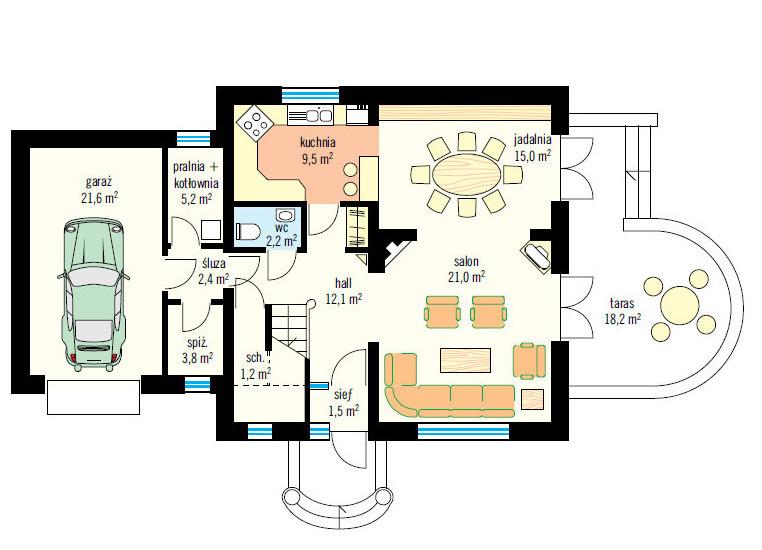

Iwona II Plan budynku parter

parter: 74,2 m2 + garaż 21,6 m2

Lustrzane odbicie

Iwona II Plan budynku parter

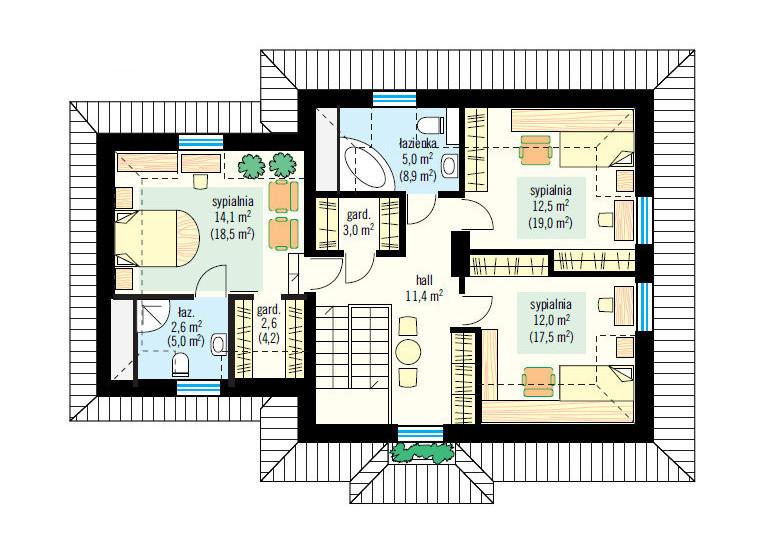

Iwona II Plan budynku piętro

poddasze: 66,7 m2
(w nawiasach podano powierzchnię podłogi)

Lustrzane odbicie

Iwona II Plan budynku piętro







Iwona II - front



Iwona II - prawa strona



Iwona II - tył



Iwona II - lewa strona
