Jagienka

Tradycyjny dom Jagienka



Lustrzane odbicie

Tradycyjny dom Jagienka







AREX AUTORSKA PRACOWNIA ARCHITEKTONICZNA

01-684 Warszawa
ul. Klaudyny 12. lok. 189
tel. 22 833-14-29
tel./kom. 601-437-619
www.arex.net.pl
Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.

Zespół projektowy:

mgr inż. arch. Lech Domaszczyński
mgr inż. arch. Grażyna Domaszczyńska
mgr inż. arch. Paweł Nowak

Powierzchnia użytkowa:

173,7 m2
+ garaż 17,6 m2

Stan surowy zamknięty:

265 240 zł z VAT

Cena projektu:

2460 zł

Opis projektu:

Wygodny, wolno stojący, tatwy w realizacji dom jednorodzinny o czytelnym układzie funkcjonalnym, powiązany z otaczającym terenem, przeznaczony dla rodziny 4-5-osobowej. Może być realizowany z garażem na dwa samochody lub bez garażu. Istnieje możliwość zmiany funkcji pomieszczeń oraz petngo lub częściowego podpiwniczenia. Możliwe inne warianty kolorystyki elewacji.

Parametry budynku

  • powierzchnia zabudowy: 137,9 m2
  • kubatura: 908,8 m3
  • wysokość budynku: 8,81 m
  • kąt nachylenia dachu: 40 o





UWAGA:
BUDYNEK ENERGOOSZCZĘDNY
spełnia aktualne normy ochrony cieplnej



Propozycja rozwiązań materiałowych

  • ściany zewnętrzne: 3-warstwowe - ceramika poryzowana + styropian
  • ściany wewnętrzne: cegła pełna / ceramika poryzowana
  • strop: gęstożebrowy typu Teriva
  • dach: dachówka ceramiczna
  • elewacje: tynk mineralny

Minimalne wymiary działki:

  • 22,00 x 24,00 m

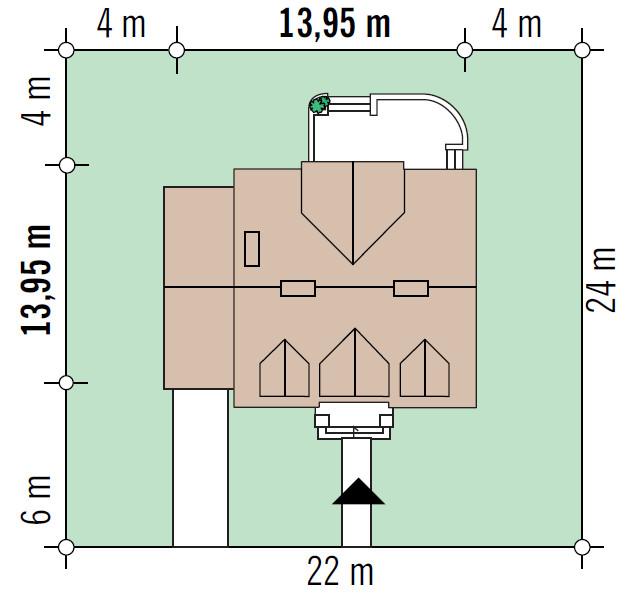

Jagienka Projekt zagospodarowania terenu

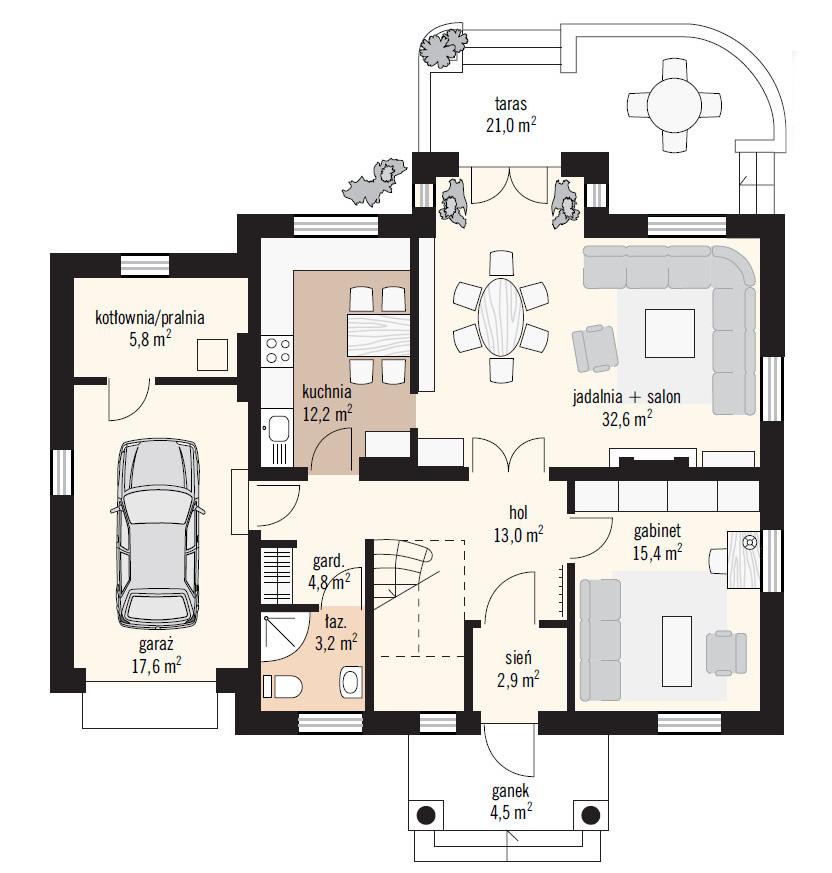

Jagienka Plan budynku parter

parter: 89,9 m2 + garaż 17,6 m2

Lustrzane odbicie

Jagienka Plan budynku parter

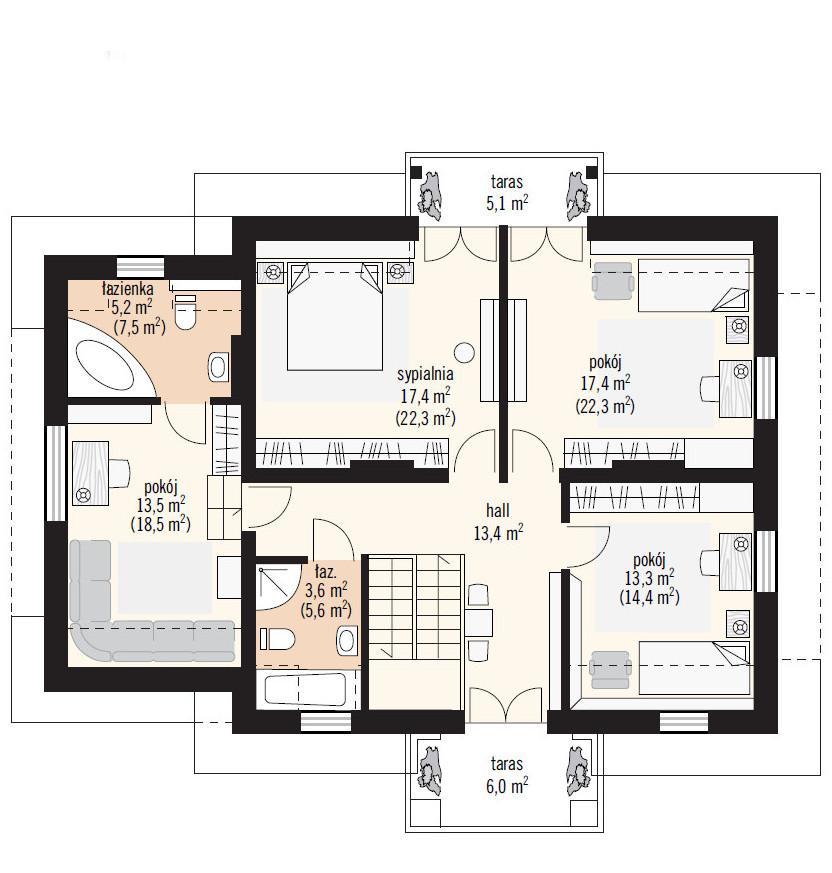

Jagienka Plan budynku piętro

poddasze: 83,8 m2
(w nawiasach podano pow. podłogi)

Lustrzane odbicie

Jagienka Plan budynku piętro







Jagienka - front



Jagienka - lewa strona



Jagienka - tył



Jagienka - prawa strona
